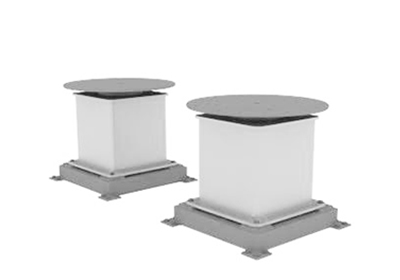

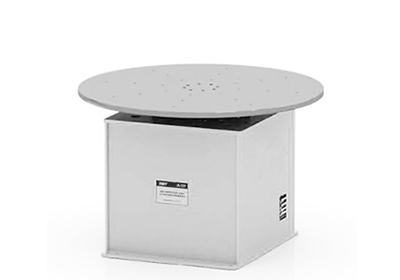

SAIBON-CPH-10單軸水平焊接變位機結構緊湊，可承載1000kg以內的焊件，適應范圍較廣，可搭配氬弧焊、手工電弧焊、激光焊、半自動焊接設備、焊接機器人使用，以實現環縫焊接為主，工作臺搭配回轉支承靈活旋轉焊件，提高焊接精度。
結構組成：
回轉工作臺、回轉支承、單軸支撐座、減速機、驅動裝置、焊接電源、傳動系統、電控箱等。
技術參數
| 型號 | CPH-10 | |
| 額定負載 | 1000kg | |
| 變位回轉盤直徑 | 800mm | |
| 回轉角度 | ±360° | |
| 額定轉速 | 55°/S | |
| 重復定位精度 | ±0.1mm | |
| 回轉盤高度 | 600mm | |
| 供電等級 | 三相200V,±10% 50HZ | |
| 絕緣等級 | H | |
協調運動方式：
1、同步協調：同步協調就是焊接機器人在工作時，焊接變位機根據指令進行同步運動，使待焊接的空間曲線的焊縫放置在便于焊接的位置；
2、非同步協調對焊接變位機精度要求比較高，焊接機器人進行焊接工作時，焊接變位機不運動，焊接機器人完成工作后，焊接變位機會根據指令調整到其他位置來準備下一次的焊接任務，這樣非同步知道所有焊縫焊接完成。
產品優勢：
1、更好地呈現焊縫，提高焊接精度；
2、實現自動化拖拽焊件，提高焊接效率；
3、工作臺靈活旋轉，提高焊接靈活度；
4、解放了工人的勞動強度；
5、環境適應性強，在惡劣的環境中輕松焊接；
6、適應于批量焊接生產；
7、實現成本控制。
